Ремонт и замена Valvetronic BMW

Неисправности, симптомы и диагностика Вальветроника

Valvetronic BMW — электронно управляемая система изменения подъема впускных клапанов, установленная на многих бензиновых двигателях BMW. В отличие от традиционной схемы, при которой количество воздуха регулируется преимущественно дроссельной заслонкой, вальветроник позволяет непосредственно изменять степень открытия впускных клапанов.

Система работает совместно с блоком управления двигателем DME и постоянно корректирует положение механизма в зависимости от нагрузки, оборотов, температуры двигателя и других параметров. За изменение подъема клапанов отвечает эксцентриковый вал, положение которого регулирует электрический сервомотор.

Неисправность любого элемента Valvetronic приводит к нарушению управления впускными клапанами. В результате появляются проблемы с запуском двигателя, нестабильный холостой ход, потеря мощности, ошибки DME и переход двигателя в аварийный режим.

Ремонт Вальветроник BMW - требует точной диагностики. Простая замена детали по сохраненному коду неисправности не всегда дает результат, поскольку одна и та же ошибка может возникать из-за электрической неисправности, датчика, сервопривода или механического износа.

Какие двигатели BMW оснащены Valvetronic

Конструкция Valvetronic применялась на большом количестве бензиновых двигателей BMW. Среди наиболее известных семейств:

• N42 и N46;
• N52 и N52N;
• N51;
• N62/N62TU;
• N55;
• N20;
• ряд более современных двигателей BMW.

Конструкция и диагностические процедуры отличаются в зависимости от двигателя, поэтому при поиске причины неисправности необходимо учитывать конкретный мотор, его модификацию и год выпуска автомобиля.

Например, алгоритм диагностики Valvetronic на N52 отличается от диагностики системы на N55. Нельзя переносить характеристики одного двигателя на другой и использовать одинаковый порядок ремонта для всех автомобилей BMW.

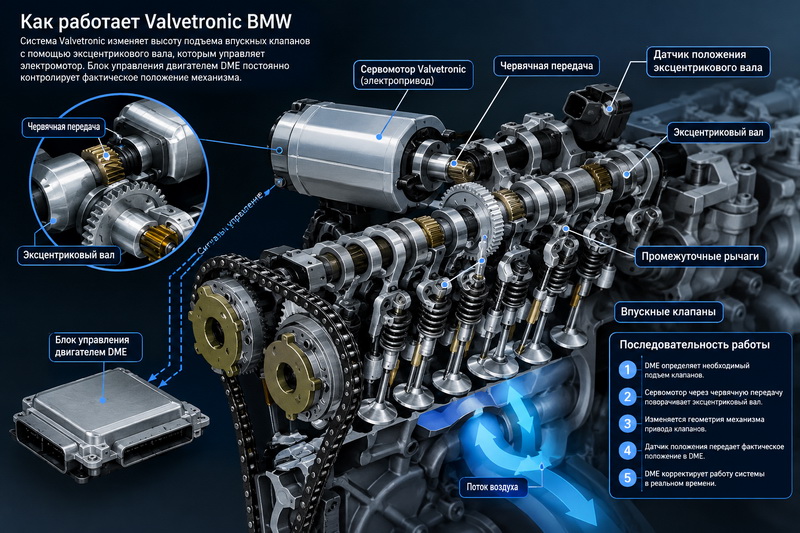

Устройство системы Вальветроник BMW

Основными элементами механизма являются:

• сервомотор Вальветроник;
• червячная передача;
• эксцентриковый вал;
• датчик положения эксцентрикового вала;
• промежуточные рычаги;
• рокеры;
• впускные клапаны;
• элементы клапанного механизма;
• проводка и электрические разъемы;
• блок управления двигателем DME.

Сервомотор получает команды от DME и через червячную передачу изменяет положение эксцентрикового вала. Поворот вала меняет геометрию механизма привода клапанов и величину их подъема.

При этом DME должен точно знать фактическое положение эксцентрикового вала. Для этого используется специальный датчик положения. Блок управления сравнивает требуемое и фактическое положение и корректирует работу сервомотора.

Поэтому ошибка Valvetronic BMW может быть связана не только с электродвигателем, но и с датчиком, проводкой, питанием или механической частью.

Основные неисправности Valvetronic BMW

Неисправность сервомотора Valvetronic

Сервомотор является одним из наиболее нагруженных элементов системы. Он работает при высокой температуре и постоянно перемещает механизм клапанного привода.

В процессе эксплуатации возможны, следующие поломки и неисправности:

• износ щеток электродвигателя;
• износ коллектора;
• повреждение подшипников;
• повышенное сопротивление вращению;
• износ червячной передачи;
• подклинивание привода;
• электрический обрыв;
• межвитковое замыкание.

При неисправности электромотора DME не может установить эксцентриковый вал в требуемое положение.

Водитель может заметить: затрудненный запуск, двигатель запускается и сразу глохнет, нестабильный холостой ход, ограничение мощности, сообщение о неисправности силового агрегата, плохую реакцию на педаль акселератора.

Если после диагностики подтверждена неисправность сервомотора, выполняется замена привода Valvetronic BMW. Однако перед установкой нового сервомотора обязательно проверяется состояние механической части.

Если эксцентриковый вал имеет значительный износ или механизм подклинивает, новый мотор также будет работать с перегрузкой.

Неисправность датчика эксцентрикового вала

Датчик положения эксцентрикового вала необходим для определения фактического положения механизма Valvetronic. При неисправном или нестабильном сигнале DME получает неправильную информацию о положении клапанного механизма.

Причинами могут быть:

• внутренний отказ датчика;
• нарушение контакта;
• повреждение проводки;
• масло в электрическом разъеме;
• окисление контактов;
• нарушение питания;
• короткое замыкание;
• повреждение сигнальной цепи.

На отдельных двигателях BMW при проблемах с датчиком могут появляться соответствующие ошибки по правдоподобию или диапазону сигнала.

Важно! Замена датчика Valvetronic BMW без проверки разъема и проводки не всегда устраняет неисправность.

Если в разъем попало моторное масло, после установки нового датчика проблема может вернуться.

Износ эксцентрикового вала

Эксцентриковый вал Valvetronic BMW работает в условиях постоянной механической нагрузки. На некоторых двигателях особенно важно состояние его зубчатого сектора, взаимодействующего с червячной передачей сервомотора.

При износе появляются:

• выработка зубьев;
• задиры;
• сколы;
• изменение профиля зубчатого зацепления;
• повышенный люфт;
• увеличение сопротивления вращению.

При серьезном износе сервомотор не способен нормально перемещать эксцентриковый вал.

Типовая ситуация — после установки нового сервомотора ошибка Valvetronic появляется снова. Причина заключается в том, что новый электродвигатель работает со старым изношенным валом. В таком случае требуется замена эксцентрикового вала BMW с проверкой остальных элементов клапанного механизма.

Подклинивание механизма Valvetronic

Механическая часть системы должна перемещаться плавно, без чрезмерного сопротивления.

Причиной подклинивания вальветроника могут быть:

• загрязнение;
• недостаточная смазка;
• механический износ;
• повреждение промежуточных рычагов;
• деформация элементов механизма;
• повреждение эксцентрикового вала;
• посторонние частицы в зоне клапанного привода.

Если сервомотор исправен, но не способен переместить механизм на требуемый угол, DME фиксирует несоответствие положения. В этом случае требуется механическая диагностика после снятия клапанной крышки.

Симптомы неисправности Valvetronic BMW

В зависимости от характера дефекта симптомы могут отличаться.

Наиболее частые признаки поломки:

Двигатель плохо запускается - При серьезной неисправности Valvetronic блок управления не способен корректно установить положение впускных клапанов. Запуск становится затрудненным или невозможным.

Нестабильный холостой ход - Обороты начинают плавать, двигатель работает с вибрацией, возможны пропуски воспламенения.

Потеря мощности - При ограниченном перемещении Valvetronic двигатель не может обеспечить необходимое наполнение цилиндров воздухом.

Check Engine - В памяти DME сохраняются коды неисправностей, относящиеся к положению эксцентрикового вала, приводу или системе управления Valvetronic.

Аварийный режим - DME может перейти на резервный алгоритм управления двигателем. Водитель ощущает резкое снижение динамики.

Посторонний шум - Изношенный сервомотор или поврежденная червячная передача могут издавать характерный шум в районе клапанной крышки.

Ошибки Valvetronic BMW

При диагностике могут встречаться различные коды, причем их перечень зависит от поколения двигателя и используемой системы управления.

Какие ошибки BMW могут встречатся:

• несоответствием заданного и фактического положения эксцентрикового вала;
• неправильным сигналом датчика;
• невозможностью выполнить адаптацию;
• превышением допустимого тока сервомотора;
• ограничением диапазона перемещения;
• электрической неисправностью привода.

На автомобилях BMW с диагностикой через ISTA необходимо смотреть не только код, но и описание неисправности, Freeze Frame, текущие параметры и результаты тестов

Код ошибки — это отправная точка диагностики, а не автоматический перечень деталей для замены.

Как выполняется диагностика Valvetronic BMW

Профессиональная диагностика выполняемая нашим автосервисом БМВ последовательно:

Считывание ошибок DME

Сначала считывается память блока управления двигателем.

Определяется:

• какие ошибки сохранены;
• являются ли они текущими или историческими;
• при каких условиях они появились;
• какие параметры были зафиксированы в момент возникновения неисправности.

Проверка питания

Проверяется напряжение аккумулятора, питание системы и качество массы. Это особенно важно перед проведением адаптации Valvetronic.

Проверка электропроводки

Проверяются:

• разъем сервомотора;
• разъем датчика;
• контакты;
• жгут проводов;
• отсутствие окисления;
• сопротивление цепей;
• отсутствие коротких замыканий.

Проверка фактического положения

С помощью диагностического оборудования сравниваются требуемое и фактическое положение эксцентрикового вала. Если значения не соответствуют друг другу, определяется причина расхождения.

Адаптация Valvetronic

После диагностики может выполняться процедура обучения крайних положений механизма. DME определяет рабочий диапазон перемещения эксцентрикового вала и сохраняет соответствующие значения. Если процедура адаптации прерывается или завершается ошибкой, это важный диагностический признак.

Ремонт Valvetronic BMW

Ремонт Valvetronic BMW зависит от конкретного поврежденного элемента.

При неисправности датчика выполняется замена датчика и проверка электрической цепи.

При неисправности сервомотора производится замена электропривода.

При повреждении эксцентрикового вала требуется разборка клапанного механизма и оценка состояния сопряженных деталей.

Если обнаружены поврежденные промежуточные рычаги или другие элементы клапанного привода, они также подлежат замене.

После сборки выполняется:

• проверка механического перемещения;
• проверка электрических соединений;
• считывание ошибок;
• адаптация Valvetronic;
• запуск двигателя;
• контроль параметров DME;
• повторная проверка памяти неисправностей.

Замена Вальветроник BMW

Под понятием «замена Valvetronic BMW» часто подразумевают замену сервомотора. Но в действительности менять весь механизм целиком требуется далеко не всегда.

В зависимости от результатов диагностики могут заменяться отдельно:

• сервомотор Valvetronic;
• датчик положения эксцентрикового вала;
• эксцентриковый вал;
• промежуточные рычаги;
• поврежденные элементы клапанного механизма;
• уплотнительные элементы;
• прокладка клапанной крышки;
• поврежденная электропроводка.

Мы всегда стараемся определить, какой элемент действительно вышел из строя.

Когда требуется замена эксцентрикового вала

Замена вала необходима при выраженном механическом износе, повреждении зубчатого сектора или других дефектах, из-за которых невозможно обеспечить нормальную работу механизма. Перед установкой нового вала необходимо проверить сопряженные детали. Если оставить изношенный элемент, новая деталь также будет работать с повышенной нагрузкой.

Нужно ли менять сервомотор вместе с эксцентриковым валом?

Не всегда.

Если диагностика показывает неисправность только одного элемента, замена исправной детали экономически неоправданна. Но если зубчатая передача уже имеет значительный износ, установка нового сервомотора без устранения механической причины может привести к повторному отказу. Поэтому решение принимается после визуального и диагностического контроля.

Адаптация Valvetronic после ремонта

После замены компонентов Valvetronic необходимо выполнить предусмотренную для конкретного двигателя процедуру адаптации.

Это важно после работ по:

• замены сервомотора;
• замены эксцентрикового вала;
• ремонта клапанного механизма;
• замены датчика в случаях, когда для конкретной модификации предусмотрено обучение;
• вмешательства в механизм Valvetronic.

Во время адаптации блок DME определяет положение механизма в крайних точках и формирует корректные рабочие значения. Если после ремонта просто стереть ошибки и запустить двигатель, это не является полноценным завершением работы.

Почему ошибка Valvetronic появляется снова после ремонта

Повторное появление ошибки обычно означает, что первопричина неисправности не была устранена.

Возможные причины:

Заменили сервомотор, но не проверили эксцентриковый вал - В результате новый мотор продолжает работать с поврежденным зубчатым механизмом.

Заменили датчик, но в разъеме осталось масло - Электрический контакт снова становится нестабильным.

Выполнили ремонт, но не сделали адаптацию - DME продолжает использовать старые значения или фиксирует невозможность корректного обучения.

Не проверили проводку - Новый датчик или сервомотор исправны, но сигнал или питание не доходят до блока управления.

Механизм имеет повышенное сопротивление - Электромотор физически не способен нормально перемещать эксцентриковый вал.

Стоимость ремонта Valvetronic BMW

Цена ремонта зависит от двигателя и характера неисправности. Существенную разницу в стоимости дают объем разборки, необходимость замены эксцентрикового вала, состояние клапанного механизма и стоимость оригинальных или качественных аналоговых запчастей.

Условно ремонт можно разделить на несколько вариантов:

Неисправность - Объем работ

Датчик положения - Замена датчика, проверка цепи, адаптация

Сервомотор - Замена привода, проверка механизма, адаптация

Проводка - Поиск повреждения и восстановление цепи

Эксцентриковый вал - Разборка клапанного механизма, замена вала

Износ рычагов - Замена поврежденных деталей

Комплексная неисправность - Диагностика и ремонт нескольких компонентов

Поэтому назвать точную стоимость ремонта Valvetronic BMW только по модели автомобиля невозможно. Сначала необходимо определить двигатель и характер неисправности.

Можно ли ездить с неисправным Valvetronic?

Продолжать эксплуатацию автомобиля с активной неисправностью Valvetronic нежелательно. Если механизм работает с повышенным сопротивлением или имеет механический износ, дальнейшая эксплуатация может увеличить повреждение сопряженных деталей. А также, аварийный режим и неправильное управление наполнением цилиндров ухудшают работу двигателя.

При появлении Check Engine вместе с потерей мощности, нестабильным холостым ходом или проблемами запуска оптимальным решением является диагностика до продолжительной эксплуатации автомобиля.

Ремонт Valvetronic BMW в автосервисе

Качественный ремонт должен начинаться с компьютерной диагностики и проверки фактических параметров системы. Только после этого определяется необходимость демонтажа клапанной крышки и механического осмотра.

При обращении в сервис желательно сообщить:

• симптомы неисправности;
• когда появилась проблема;
• какие работы уже выполнялись;
• какие ошибки были обнаружены.

Если ранее уже менялись датчик или сервомотор Valvetronic, эту информацию также необходимо учитывать при диагностике.

Ремонт Valvetronic BMW не должен сводиться к бездумной замене детали по одному диагностическому коду. Необходимо определить, почему система перестала выполнять заданное положение и какой именно элемент является причиной неисправности.

При необходимости мы выполним замену сервомотора Valvetronic BMW, датчика, эксцентрикового вала или других поврежденных компонентов. После механического ремонта проведем адаптацию системы и контроль фактических параметров двигателя.

Если двигатель BMW начал плохо запускаться, потерял мощность, работает нестабильно или на приборной панели появилась ошибка силового агрегата, диагностику Valvetronic лучше выполнить её как можно раньше. Это позволяет определить неисправность до того, как локальная проблема с приводом перерастет в более дорогостоящий ремонт клапанного механизма вашего BMW.
