Диагностика системы охлаждения BMW

Диагностика системы охлаждения BMW: как правильно найти причину перегрева и утечки антифриза

Неисправность системы охлаждения BMW не всегда начинается с явного перегрева двигателя. Чаще первые признаки выглядят безобидно: приходится периодически доливать антифриз, вентилятор неожиданно включается на высокой скорости, температура двигателя отличается от нормальной, печка начинает работать нестабильно или после остановки автомобиля появляется характерный запах охлаждающей жидкости.

Просто заменить термостат, помпу или расширительный бачок в такой ситуации — не диагностика. В современных BMW система охлаждения связана с электроникой двигателя, а насос, термостат, вентилятор и температурные датчики работают в едином алгоритме управления. Поэтому правильная диагностика системы охлаждения BMW включает механические, гидравлические и электронные проверки.

Особенно это актуально для автомобилей БМВ поколений E, F и G с двигателями семейств N и B, где используются электрические насосы охлаждающей жидкости, дополнительные контуры охлаждения и электронное управление тепловым режимом двигателя.

Из чего состоит система охлаждения BMW

Конструкция зависит от модели и двигателя, но основной контур обычно включает:

• радиатор охлаждения двигателя;
• расширительный бачок;
• водяную помпу;
• термостат;
• электровентилятор;
• патрубки и соединительные фланцы;
• теплообменник моторного масла;
• радиатор отопителя салона;
• датчики температуры;
• блок управления двигателем DME;
• дополнительные насосы и низкотемпературные контуры на отдельных моделях.

На современных BMW система может быть значительно сложнее классической схемы «двигатель — термостат — радиатор». Отдельный контур может использоваться для охлаждения наддувочного воздуха, турбокомпрессора, гибридных компонентов или других теплообменников.

Поэтому наличие антифриза в расширительном бачке еще не означает, что охлаждающая жидкость правильно циркулирует по всем контурам.

С чего начинается диагностика системы охлаждения

Первый этап это визуальный осмотр автомобиля на холодном двигателе.

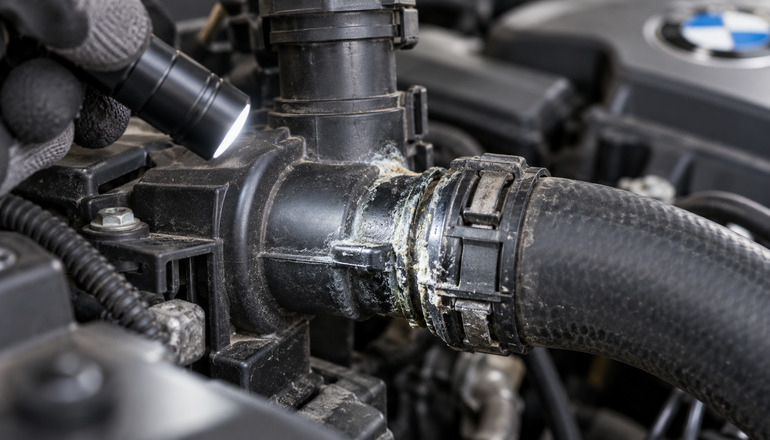

Проверяется уровень охлаждающей жидкости, состояние расширительного бачка, соединений патрубков и радиаторов. Даже небольшая течь антифриза часто оставляет характерный белый, голубоватый или зеленоватый кристаллический налет.

Особое внимание уделяется:

• стыкам пластиковых патрубков;
• быстросъемным соединениям;
• корпусу термостата;
• помпе;
• расширительному бачку;
• крышке бачка;
• радиатору;
• теплообменникам;
• фланцам системы охлаждения.

У BMW значительная часть элементов системы выполнена из пластика. После большого количества температурных циклов пластик становится хрупким. Поэтому течь часто появляется не из самого шланга, а из соединительного штуцера или корпуса. Наличие засохших следов антифриза это уже основание для детальной проверки герметичности.

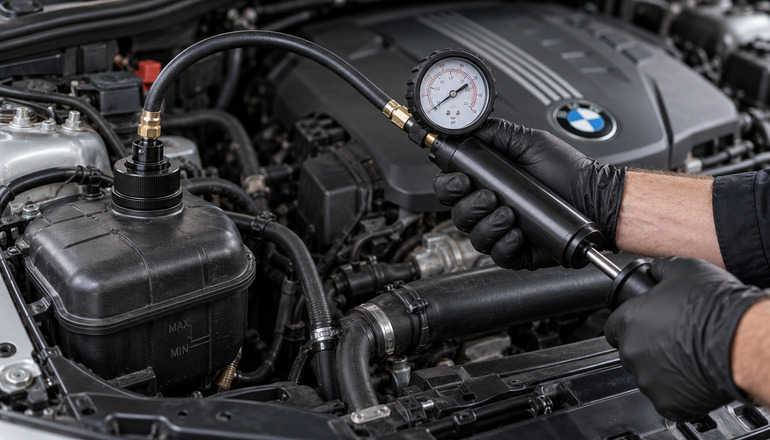

Опрессовка системы охлаждения BMW

Если уровень антифриза постепенно снижается, но под автомобилем нет лужи, один из основных методов диагностики — опрессовка системы охлаждения.

На место крышки расширительного бачка устанавливается адаптер, после чего в систему создается контролируемое давление. Исправная система должна удерживать давление. Если оно постепенно падает, выполняется поиск места утечки.

Под давлением могут проявиться течи, которые невозможно обнаружить визуально на холодном автомобиле:

• микротрещина расширительного бачка;
• негерметичность радиатора;
• трещина пластикового фланца;
• изношенное уплотнительное кольцо;
• течь корпуса термостата;
• негерметичность водяной помпы;
• повреждение соединения патрубка.

При этом нельзя бесконтрольно повышать давление компрессором. Проверка выполняется с учетом рабочего давления конкретной системы и параметров крышки расширительного бачка.

Проверка крышки расширительного бачка

Крышка бачка — полноценный элемент системы охлаждения.

Она должна поддерживать определенное давление и сбрасывать его при превышении расчетного значения. Если клапан крышки не держит давление, температура кипения охлаждающей жидкости снижается. В результате автомобиль может терять антифриз без очевидной крупной течи.

Другая ситуация это неисправный клапан не сбрасывает избыточное давление, из-за чего возрастает нагрузка на бачок, патрубки, радиатор и уплотнения.

Поэтому при диагностике BMW крышку расширительного бачка имеет смысл проверять отдельно, а не менять все остальные компоненты системы в поисках причины потери жидкости.

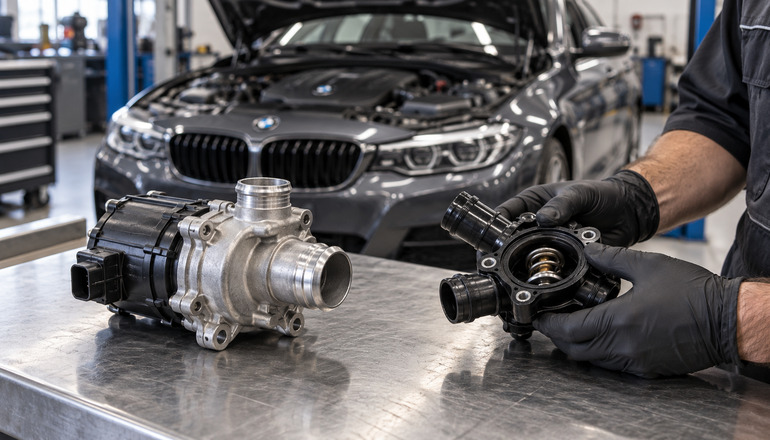

Диагностика электрической помпы BMW

На многих двигателях BMW используется электрическая водяная помпа. Она отличается от обычного механического насоса тем, что ее производительность регулируется блоком управления двигателя. DME изменяет скорость насоса в зависимости от нагрузки, температуры двигателя и выбранного теплового режима. Поэтому неисправная помпа далеко не всегда просто перестает работать.

Возможны ситуации, когда она:

• периодически останавливается;
• не развивает требуемую производительность;
• перегревается;
• работает с неправильной частотой вращения;
• имеет внутреннюю электронную неисправность.

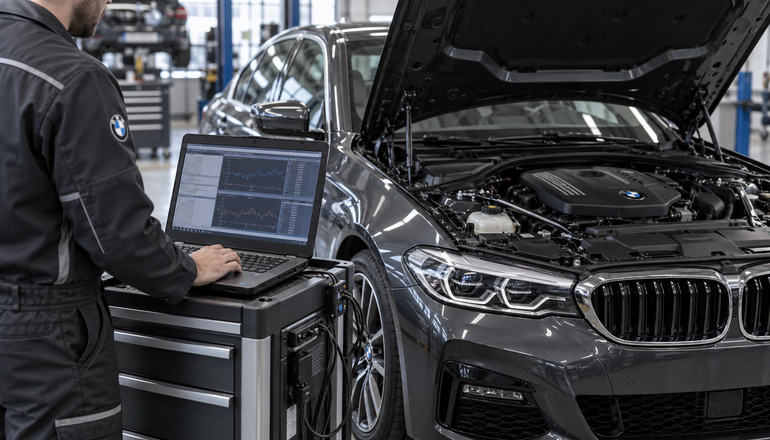

Для полноценной проверки используется диагностическое оборудование BMW. Через ISTA можно прочитать ошибки DME, посмотреть температурные параметры и выполнить активацию отдельных компонентов.

Особенно важно сравнивать требуемые параметры работы системы с фактическими. Просто услышать шум работающей помпы недостаточно — насос может вращаться, но не обеспечивать необходимую циркуляцию. Сценарий неисправности электрической помпы это быстрый рост температуры двигателя с последующим включением вентилятора на максимальную скорость.

Диагностика термостата BMW

Термостат регулирует движение охлаждающей жидкости через большой контур радиатора. Неисправность возможна в двух основных вариантах.

Первое если термостат заклинил в закрытом положении, температура двигателя быстро увеличивается, а радиатор при этом может оставаться сравнительно холодным.

Второе если термостат постоянно открыт, двигатель долго прогревается и работает при температуре ниже расчетной.

На автомобилях BMW используются также электронно управляемые термостаты. Поэтому при их диагностике проверяется не только механическая часть, но и электрическая цепь управления.

Ошибка термостата в памяти DME не обязательно означает, что двигатель уже перегревается. Система управления может обнаружить несоответствие электрических или температурных параметров раньше появления серьезных симптомов.

Проверка температуры через диагностику

Один из наиболее информативных способов проверки — наблюдение за фактической температурой охлаждающей жидкости во время прогрева двигателя и движения. Это намного точнее, чем ориентироваться только на приборную панель. На многих BMW указатель температуры не показывает водителю каждое небольшое изменение. Поэтому двигатель может уже работать вне оптимального температурного диапазона, хотя на панели приборов еще нет очевидного предупреждения.

Во время диагностики анализируют:

• температуру охлаждающей жидкости;
• температуру масла;
• температуру на различных участках контура, если соответствующие датчики предусмотрены;
• обороты электрической помпы;
• команду на включение вентилятора;
• фактическую работу вентилятора;
• ошибки DME.

По поведению температуры во времени можно определить, открывается ли термостат и способен ли основной радиатор отводить необходимое количество тепла.

Диагностика вентилятора охлаждения BMW

Электровентилятор на BMW управляется электроникой и может работать с различной производительностью. Если вентилятор постоянно вращается на максимальной скорости, это не обязательно означает неисправность самого вентилятора. Так DME может реагировать на проблему в системе охлаждения.

Максимальная скорость вентилятора может включаться если:

• неисправности электрической помпы;
• недостоверном сигнале температурного датчика;
• перегреве двигателя;
• нарушении связи между электронными блоками.

Поэтому замена вентилятора только потому, что он «слишком сильно шумит», часто оказывается ошибочной.

Сначала необходимо прочитать память неисправностей и определить, почему блок управления дал команду на высокую скорость.

Почему BMW теряет антифриз, но течи не видно

Это одна из наиболее частых жалоб. Владелец периодически доливает 200–500 мл охлаждающей жидкости, при этом под машиной сухо. Причин может быть несколько:

Мелкая течь иногда возникает только на горячем двигателе под давлением. Попавшая на горячие детали жидкость сразу испаряется и не образует заметной лужи.

Течь радиатора отопителя. В этом случае может появляться запах антифриза в салоне, повышенная влажность или запотевание стекол.

А так же необходимо исключить внутреннюю потерю охлаждающей жидкости через двигатель. При подозрении на повреждение прокладки ГБЦ или головки блока выполняются дополнительные тесты.

Проверка на попадание газов в систему охлаждения

Если после запуска двигателя давление в системе повышается слишком быстро, постоянно появляются пузырьки или антифриз выбрасывает из расширительного бачка, необходимо исключить попадание продуктов сгорания в охлаждающую жидкость.

Для этого может использоваться химический тест на присутствие CO₂ в расширительном бачке.

Но результат такого теста нельзя рассматривать отдельно от остальных данных.

Дополнительно оцениваются:

• поведение давления после холодного запуска;
• компрессия;
• результаты эндоскопии цилиндров;
• состояние моторного масла;
• состояние свечей зажигания;
• наличие охлаждающей жидкости в цилиндрах.

Только после комплексной проверки можно делать вывод о повреждении прокладки ГБЦ или головки блока.

Воздух в системе охлаждения BMW

Воздушная пробка способна вызвать симптомы, похожие на неисправность помпы или термостата.

После замены радиатора, патрубков, помпы, термостата или других компонентов систему необходимо правильно заполнить и удалить воздух.

На BMW с электрической помпой предусмотрена специальная автоматическая процедура прокачки. На отдельных современных моделях заполнение выполняется с помощью вакуумного оборудования.

Процедура зависит от конкретной модели и двигателя, поэтому универсальная рекомендация «открыть крышку и немного погазовать» для современных BMW неправильна.

Наличие воздуха может привести к:

• нестабильной температуре;
• отсутствию нормального отопления;
• локальному перегреву;
• кавитации помпы;
• неправильной циркуляции антифриза.

Поэтому после любого серьезного вмешательства в систему охлаждения правильное заполнение является частью ремонта, а не дополнительной процедурой.

Как проводится полноценная диагностика системы охлаждения BMW

В нормальной практике диагностика выполняется последовательно.

Сначала определяется характер неисправности и проверяется история ошибок автомобиля.

После этого выполняются:

1. проверка уровня и состояния антифриза;
2. визуальный осмотр системы;
3. компьютерная диагностика BMW;
4. анализ температурных параметров;
5. проверка работы помпы;
6. проверка термостата;
7. проверка вентилятора;
8. опрессовка системы;
9. проверка крышки расширительного бачка;
10. при необходимости — тест на присутствие продуктов сгорания в антифризе.

Такой алгоритм позволяет найти причину неисправности без последовательной замены исправных деталей.

Почему нельзя долго ездить с неисправной системой охлаждения

Современные двигатели BMW работают в расчетном температурном диапазоне, а перегрев может привести к значительно более дорогому ремонту, чем устранение первоначальной неисправности.

Последствия критического перегрева могут включать:

• деформацию головки блока цилиндров;
• повреждение прокладки ГБЦ;
• нарушение герметичности системы;
• повреждение пластиковых элементов;
• проблемы с турбокомпрессором;
• ухудшение свойств моторного масла;
• повреждение двигателя.

Особенно опасно продолжать движение после появления предупреждения о высокой температуре двигателя.

Если BMW сообщает о перегреве и ограничивает мощность, необходимо выяснить причину, а не просто долить антифриз и продолжить эксплуатацию.

Диагностика системы охлаждения BMW в специализированном сервисе

Главная задача диагностики — определить первопричину неисправности.

Если автомобиль теряет антифриз, это не означает автоматически неисправность расширительного бачка. Если двигатель перегревается — причиной не обязательно будет термостат. А работающий на максимальных оборотах вентилятор еще не говорит о неисправности самого вентилятора.

На BMW необходимо одновременно учитывать состояние гидравлической части системы и данные электронной диагностики.

В специализированном сервисе диагностика системы охлаждения BMW включает проверку герметичности, считывание ошибок, анализ температурных параметров, тестирование электрической помпы и термостата, проверку вентилятора и поиск внешних или внутренних утечек.

Такой подход позволяет отремонтировать именно неисправный узел и избежать ненужной замены дорогостоящих деталей.

Если уровень антифриза начинает снижаться, периодически появляется предупреждение о температуре или вентилятор работает необычно часто, откладывать диагностику не стоит. Небольшая течь патрубка или начинающаяся неисправность помпы обходятся значительно дешевле последствий полноценного перегрева двигателя BMW.
